هو آلة تجمع الضوء لرؤية الكواكب والنجوم البعيدة بوضوح، مكونة صورًا مقربة للأجرام السماوية. عادة ما تكون إما عاكسة أو كاسرة أو هما معا. ويستخدم لرؤية الأجسام البعيدة ومنه ما يستخدم لرؤية الأجسام على سطح الأرض ويسمى المنظار.

من بين التسميات التي ترتبط مع هذا الجهاز نجد التالي:

المِقراب

الراصد

الراصدة

الرصادة

التلسكوب

المنظار الفلكي

سطح القمر

قبل البدء بصناعة نموذج شبيه بهذا التلسكوب نريد منك أن تنتبه لأسماء مركباته حتى يسهل عليك تتبع المعلومات المطروحة في هذا المقال.

تلسكوب دوبسون ينتمي للتسلكوبات العاكسة. وهو بسيط جدا في صنعه، ويمكنك أن تعتمد على الخطاطة التفصيلية التالية لتصنعه دون أن تقرأ باقي المقال.

الأجزاء الرئيسية لهذا التلسكوب هي كما يلي:

المرآة الأولية: هي مرآة مقعرة تكون في مؤخرة أنبوب التلسكوب من أجل أن تجمع وتعكس أشعة الضوء القادمة من الفضاء باتجاه المرآة الثانوية. تدعى بالإنجليزية Primary Mirror.

المرآة الثانوية: دور هذه المرآة هو عكس الأشعة القادمة من المرآة الأولية باتجاه المصور أو لنقل العدسة العينية. يطلق عليها اسم Secondary Mirrorبالإنجليزية.

العنكبوت: وقدتسمى الشبكة أو الحامل الثانوي وتكون قرب رأس أنبوب التلسكوب من أجل تثبيت المرآة الصغيرة المائلة عليه. تسمى بالإنجليزية Spiderأو Secondary Holderأو Struts. يتم تركيب المرآة الثانوية الصغيرة بشكل مائل على رأس العنكبوت لتعكس الأشعة في الإتجاه المطلوب.

الأنبوب: وهو الذي توضع فيه جميع الأشياء من أجل جعلها تعمل مع بعضها البعض. ويوضع على صندوق آخر يجعله يتحرك بشكل دائري من الأسفل نحو الأعلى. وتركيبه مع هذا الصندوق يسمى بتركيب السمت (altazimuth) وهو تركيب استوائي.

المصور: يسمى أيضا مركز الرؤية أو العدسة العينية ومن خلاله يمكنك رؤية ما يكتشفه التلسكوب ويسمى Focuserبالإنجليزية.

والخطاطة التالية تظهر لك كيفية استعماله...

يمكنك من خلال صنع هذا النوع من التلسكوبات رؤية أعماق الفضاء بل وحتى ما يسمى بالسديم الفضائي. لنبدأ إذن مشروعنا انطلاقا من هذه النقطة.

النموذج الذي نريد صنعه هو تلسكوب دوبسون وهو تلسكوب ينتمي إلى عائلة التلسكوبات البصرية العاكسة. ما سنقدمه هنا هو طريقة صناعة نموذجين أكثر شعبية:

1- التركيب 150ملم: نموذج ذي مرآة أولية ذات قطر يبلغ 150ملم (6بوصة)

2- التركيب 200ملم: نموذج ذي مرآة أولية ذات قطر يبلغ 200ملم (8بوصة)

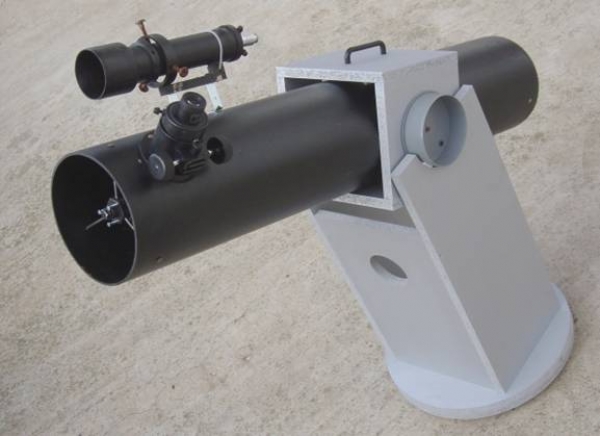

وصورته هي كالتالي:

وبجانب قطر المرآة الأولية يوجد عامل آخر مهم وهو البعد البؤري. وحسب قطر المرآة الأولية الذي اخترناه فيوجد عدد من الأبعاد البؤرية المتناسبة مع كل منهما كما يلي:

·         يتناسب القطر 150ملم للمرآة الأولية مع الأبعاد البؤرية : F8أي (1200ملم) وF6.7أي (1000ملم) وF5أي (750ملم).

·         يتناسب القطر 200ملم للمرآة الأولية مع الأبعاد البؤرية : F6أي (1200ملم) وF5أي (1000ملم).

المعايير الأكثر شعبية هي 150ملم F8و 200ملم F6. وكلاهما جيد لمراقبة الكواكب أو الفضاء العميق.

بالنسبة للتركيب 150ملم F8فيتميز بكونه رخيصا وخفيف الوزن كذلك.

بالنسبة للتركيب 200ملم F6فيتميز بكونه أغلى بقليل وأكبر وزنا لكن يضمن رؤية أحسن للأجرام السماوية.

أهم الأدوات بطبيعة الحال هي البصريات أي المرآتين الأولية والثانوية. وحسب مقياس التركيب الذي قررت صنعه فيجب أن تحصل على:

إما مرآة أولية 200ملم F6ومرآة ثانوية 40ملم،

أو مرآة أولية 150ملم F8ومرآة ثانوية 32ملم.

وستحتاج أيضا على الأقل لعدسة عينية (eyepiece) واحدة، ومنظار (finder scope).

الذي ذكر هو أهم الأجزاء التي تحتاجها أما ما بقي فهو: الألواح الخشبية (أو البلاستيكية)، أنبوب طويل، براغي وما إلى ذلك من أدوات مساعدة كالمثقاب الكهربائي (drill) والمنشار (saw).

المرايا

mirrors

الخلية

cell

العنكبوت

spider

منظار

finder scope

عدسة عينية/مركز الرؤية

focuser/eyepiece

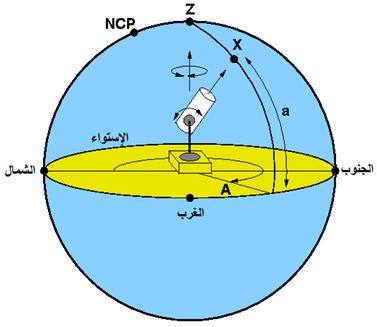

من الأفضل أن تقوم بتركيب التلسكوب على طريقة السمت. ولمن لا يعرف ما السمت فإليك نبذة عنه:

السمت هو زاوية بين مستوي مرجعي ونقطة، غالبا ما يقاس بالدرجة. يستخدم السمت في العديد من العلوم التطبيقية مثل الملاحة، الفلك وعلم المساحة، وفي سلاح المدفعية،وفي نظرية الظلال. كلمة سمت العربية هي في الأساس تعني الطريق، وكانت تشير إلى وجه السفن أو الأشخاص أثناء الترحال قديماً.

تم تطوير هذه النظريات من أجل تطبيقات في الحياة في القرن 14من طرف علماء المسلمين.

السمت: Azimuth

سمت الرأس: Zenith

ستحتاج إلى لوحات خشبية رقيقة نسبيا ذات سمك 19ملم تقريبا من أجل إنجاز هيكل التلسكوب، وهذا النوع من الألواح خشبية تجده بكثرة حواليك أو عند محلات النجارة. يمكنك شراء طلاء (صباغة) معها حتى يبدوا التلسكوب بمظهر حسن أيضا.

لوحة الفتات الخشبي

Particleboard

panneau de particule

لوحة خشبية رقيقة

plywood

contreplaqué

ستحتاج لعدد من اللوحات كل لها قياس معين. هذه القياسات تختلف حسب نوع التركيب الذي تريده وهي كالتالي:

مقياسات التركيب 150ملم

مقياسات التركيب 200ملم

أما بالنسبة لأنبوب التلسكوب فيمكنك شراء واحد بحيث يكون بالمواصفات التالية:

بالنسبة للتركيب 150ملم، نحتاج إلى أنبوب ذي القطر 200ملم وطول 120سم.

بالنسبة للتركيب 200ملم، نحتاج إلى أنبوب ذي القطر 250ملم وطول 120سم.

أنابيب المجاري المائية

PVC drain tube

القطع المستعملة: alt bearing box

صندوق التحمل هو القاعدة التي يرتكز عليها انبوب التلسكوب وبه يمكننا تحريك أنبوب التلسكوب من أسفل إلى أعلى والعكس بالعكس. وهو أسهل جزء من التلسكوب يمكن بناءه.

1- أول ما يجب أن تفعله هو أن تبدأ بالقطع الخشبية الخاصة لبناء هذا الصندوق (مشار إليها باسم alt bearing) لكي تنجز عليها 3ثقب في جانبيها كما في الشكل أسفله على اليمين. يوجد نوعين من القطع: قطعتين أضلاعها متساوية، وقطعتين كل ضلعين متقابلين فيهما متساويين. يجب أن تنجز الثقوب على هذه الفئة الأخيرة. ستساعدنا هذه الثقوب لتركيب القطع الخشبية بعضها على البعض  لتبدوا على على شكل صندوق.يمكن صباغة الصندوق بأي لون تشاء.

2- بعدها قم بتحديد مركز القطعتين المتساويتي الأضلاع لتثبت عليها حاويتين ستساعداننا على تحريك الصندوق بطريقة دورانية استوائية. يمكن أن تثبت حينئذ قرصين بأي قطر تحب، ولنقل أن قطري القرصين يساوي 125ملم.

القطع المستعملة: side boards

في هذه الفقرة نريد صنع الركيزة التي سيرتكز عليها صندوق التحمل السابق الذكر. إذا رجعت إلى تصميم اللوحات الخشبية أعلاه ستجد أن هناك لوحتين بإسم side boards. قم بما يلي على كل واحدة منهما:

1- قم أولا برسم خط مستقيم في منتصف اللوحة.

2- في الفقرة السابقة كنا قد ثبتنا قرصين على الوجهين الجانبيين لصندوق التحمل بقطر يساوي 125ملم. ضف 3ملم إليه ليصبح المجموع هو 128ملم. عليك الآن إنجاز نصف دائرة بشعاع 64ملم ومركزها هو تقاطع الخط المستقيم الذي تم رسمه والضلع الأقصر في كل لوحة جانبية.

3- اقطع نصفي الدائرتين وأزلهما من اللوحتين.

الركيزة التي نريد صنعها في هذه الفقرة

4- بعد ذلك قم برسم شريط على جانب اللوحتين عرضه 19ملم وطوله 45سم.

5- أنجز ثقوبا بحجم 4ملم كما هو موضح في الشكل السابق بحيث يبعد الثقبين الجانبين عن طرفي الشريط بمقدار 30ملم. ثم الثقب الثالث في الوسط (انظر الشكل).

القطعة المضافة: front board

باستخدام القطعتين السابقتين قم الآن بتركيبهما مع القطعة الأمامية كما هو موضح في الشكل جانبه. استعمل البراغي المناسبة لذلك.

إلى هنا قد انتهينا من بناء الجسم العلوي للركيزة. فيما يلي سنقوم بتشكل قاعدة الركيزة.

القطع المستعملة: azimuth bearing

1- قم أولا بإيجاد مركز القطعتين. يمكنك فعل هذا بتحديد نقطة تقاطع قطري كل قطعة. ارسم القطرين فلهما استعمالا آخر فيما بعد.

2- احفر ثقبا ذي قطر 8ملم في المركز.

3- بالاعتماد على المركز ارسم الدائرة المماسة لأضلاع القطعة المربعة.

4- قم الآن بعملية القطع لنحصل على قرص خشبي لكل  لوحة خشبية. استعمل أي أداة مناسبة لهذه العملية.

5- لا تنسى أن تبقي على القطرين المرسومين فسيتم استعمالهما في ما يلي...

6- خذ قرصا واحد فقط، ثم اجلب الجسم العلوي للركيزة وثبته على هذا القرص كما هو مبين في الشكل جانبه. يمكنك استعمال ثلاث براغي لكل جانب وأيضا الغراء المستخدم في الخضب من أجل تثبيت قوي للجسم العلوي على القرص.

7- أما القرص الثاني فلنا فيه عمل آخر. سيكون هذا القرص بمثابة القاعدة السفلى المتصلة مع الأرض. وكما جرت العادة في الكثير من الأثاث المنزلي فإننا سنحتاج لإضافة أرجل لركيزة التلسكوب حتى يقف على الأرض بثبات. من أجل هذا يجب أن تحدد ثلاث نقاط (بالأخضر) تفصل بينها زاوية 120درجة.

8- قم بحفرها وأدخل فيها أرجلا خشبية أو ما شابه. (وربما قد يكون من الأحسن أن تبحث عن عجلات صغيرة بمثابة أرجل متحركة فسيكون لها منعة أكثر في تحريك التلسكوب حيث تشاء ودون عناء).

9- ضع في مركز القرص قضيبا يصل القرص السفلي بالقرص العلوي من أجل الحصول على دوران حر للجسم العلوي للركيزة.

10- صل كل شيء بعضه على بعض لتحصل على التركيب النهائي للركيزة.

11- يمكن تزويق وتزيين الركيزة كما تشاء.
