يبين الشكل التالي التصميم العام لأنبوب التلسكوب الذي نريد إنجازه.

قياسات الأنبوب تختلف حسب نوع التركيب الذي تريد إنجازه، ونقدم لك في ما يلي القياسات التي يجب عليك المحافظة عليها للتركيبين معا:

الخاصية

بالنسبة للتركيب 150ملم F8

بالنسبة للتركيب 200ملم F6

ارتفاع المصور

focuser height

100 mm

100 mm

من وجه المرآة إلى ثقب المصور

mirror face to focuser hole

1011mm

993 mm

ارتفاع خلية المرآة

mirror cell height (2)

90 mm

90 mm

 من المصور إلى رأس الأنبوب

focuser to front of tube (3)

100 mm

120 mm

الطول الكلي للأنبوب

total tube length

1200 mm

1203mm

الأنبوب

تمثل هذه الصورة الأنبوب الذي استعملناه لصنع تلسكوب دوبسون. وقد تم قطعه من خلال الخط الأحمر المرسوم في الصورة.

الأنبوب الذي اخترناه هو من المسمى PVC. لأنه يتميز برخصه ووفرته وسهولة العمل عليه من قطع وثقوب. وأيضا له ميزة أخرى أنه عازل حراري عكس الأنابيب المعدنية. وهذا مهم أيضا إذ أنه سيضمن رؤية أوضح إذا لم يتأثر التلسكوب بدرجة الحرارة.

المصور (focuser)

بالنسبة للمصور الذي تم استعماله في صنع هذا التلسكوب فهو المسمى Meade 2" DS series focuser. يحتوي هذا النوع على مضبط (adapter) للعدسة العينية (eyepiece) بمقياس "2و "1.25. إذا أردت أن تشتريه من خلال الإنترنت فيمكنك المحاولة من الموقع

http://www.telescope.com

أو

http://www.surplusshed.com/pages/item/m2077.html

العدسة العينية (eyepiece)

هذه العدسة مهمة جدا إذ من خلالها ستتمكن من رؤية الصورة القادمة من الفضاء والتي تم عكسها على المرآة الثانوية. تحتاج على الأقل عدسة عينية واحدة تركبها على المصور. إذا كنت لا تعرف كيف تختارها فيمكننا أن نقترح عليك النوع 26mm Plosslالتي ستمنحك تكبيرا يصل لـ 50 مرة مع تلسكوبنا هذا.

المنظار المستكشف (finder scope)

يساعد هذا المنظار على تحديد الشيء الذي تريد مشاهدته في السماء. وننصح بالحصول على منظار مستكشف ذي القياس 8x50 (خصوصا مع التركيب 200ملم) أو واحدا أصغر ذي القياس 6x30فهو أيضا جيد.

خلية المرآة الأولية (mirror cell)

توضع في مؤخرة الأنبوب لتحمل المرآة المقعرة. وربما قد تكون من بين أغلى الأجزاء التي يتكون منها التلسكوب. ويمكن صناعة واحدة بنفسك أيضا فهي ليست بالصعبة. وستجد في هذا المقال فقرة تتحدث عن صنع واحدة بطريقة مبسطة.

العنكبوت (spider)

له ثلاث محاور يتم إلصاقه قرب رأس الأنبوب ليحمل المرآة الثانوية. سنتحدث عن صنعها أيضا في إحدى الفقرات التالية من هذا المقال.

يمكنك الإستعانة ببعض الغراء أو اللصاق أو ما شابه لتصقها عليه. الصور التالية إنما هي محلية الصنع.

أول ما يجب أن نقوم به هو تحديد موضع المصور. تشير القياسات في التصميم أعلاه إلى المسافة الفاصلة بين وجهة المرآة ومركز المصور. بالإعتماد على هذه القياسات ابدأ بحفر موضع المصور باستعمال مثقب كهربائي أو أي أداة مناسبة. ارسم الدائرة واقصصها أيضا.

ويمكنك وضع المنظار المستكشف بالقرب من المصور أيضا. انظر للصورة جانبه فهي مثال على من نتكلم عنه.

 قم بتركيب المصور في مكانه الآن. أما إذا كنت ترى أنه سيزعجك في تركيب الخطوات القادمة فدع هذا الأمر إلى أن تنهي منها. أما المنظار المستكشف فدعه إلى آخر المطاف.

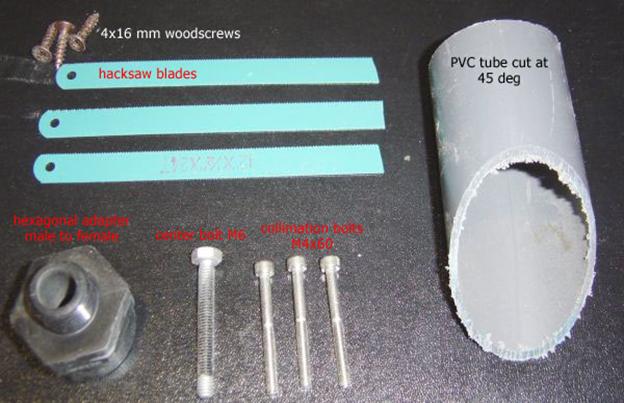

الأجزاء الرئيسية للعنكبوت

·        3أشرطة للمنشار اليدوي

·        للولب معدني (غير موجود في الصورة)

·        3براغي 4×16ملم

·        3براغي من صنف M4x60

·        برغي طويل من صنف M6

·        صومل يناسب البرغي M6

·        سداسي معدني ذكر لإنثى (إذا كان من البلاستيك فسيكون أحسن وأسهل للعمل عليه)

·        أنبوب مقطوع بـ 45درجة من أحد طرفيه

·        غراء شديد (الإيبوكس، بلاستيك مذاب...)

·        قرص ضوئي CD

تصميم العنكبوت

يمثل الرسم جانبه تصميم العنكبوت ومكان تموضع البراغي والأنبوب والمرآة واللولب. لا تظهر الأشرطة في التصميم لكن سيتم تبيانها في صور التركيب التالية.

تركيب أجزاء العنكبوت

1- قم أولا بقطع القرص الضوئي بحيث يصبح غطاءَ لفوهة الأنبوب المستوية.

2- قم بتبثت البرغي M6في السداسي باستعمال الإيبوكسي أو أي غراء قوي.

3- قم بحفر ثلاث ثقب في السداسي من أجل تركيب البراغي الثلاث من صنف M4x60. يمكنك الإستغناء عن هذه النقطة أيضا.

4- قم بإلصاق الأشرطة الثلاث بمحاذاة البراغي الثلاث وثبتها ببراغي صغيرة من صنف 4×16ملم.

5- قم بتثبيت ما صنعته مع الأنبوب واجعل بينه وبين السداسي لولبا حتى يمكنك تعديل المسافة بين السداسي والأنبوب بسهولة.

6- استعن بالإيبوكسي أو البلاستيك المذاب في كل مرة تراها مهمة. بهذا نكون قد انتهينا من صناعة العنكبوت.

1- بالإستعانة بالتصميم العام لأنبوب التلسكوب أعلاه، وبالتكبير لمقطع تركيب العنكبوت فيه جانبا، قم أولا بقياس المسافة الفاصلة بين رأس العنكبوت ومركز المرآة الثانوية، قم بحفر ثقب أرجل العنكبوت بالإعتماد على هذه المسافة.

2- بهذه الطريقة سيكون مركز المرآة الثانوية مقابلا تقريبا لمركز المصور. يمكن ضبط مقابلة المرآة الثانوية بالمصورة باستعمال البراغي الثلاث للعنكبوت.

3- لكن قبل أن تثبت العنكبوت لا تنسى أن تركب عليه المرآة الثانوية. يمكنك استعمال أي غراء تراه مناسبا لتثبتها على بطن العنكبوت.

4- بالنسبة للعنكبوت الذي صنعته بيديك كما أشرنا إليه في هذه الفقرة فإنك لن تحتاج لبراغي أو إنجاز ثقوب حتى تثبته. بل الضغط الذي ستولده الأشرطة المعدنية ستثبته في إطار أنبوب التلسكوب وبذلك يمكن تعديل موضعه بكل سهولة. أي أن تركيبنا سيكون أحسن من المنتوج التجاري.

صورة تركيب العنكبوت الذي صنعناه

صورة تركيب العنكبوت التجاري

يمكنك أن تتجاوز هذه الفقرة إذا كنت تريد شراء خلية المرآة الأولية.

تمثل الصور الثلاث المحيطة بالنص رؤيات مختفلة للخلية التي نريد تفصيل طريقة صنعها في هذا الباب.

الأجزاء الرئيسية

·        قرص خشبي صغير قطره يساوي قطر المرآة الأولية.

·        قرص خشبي كبير قطره يساوي نفس قطر أنبوب التلسكوب من الداخل.

·        3 براغي كبيرة نسبيا (مثلا M6x60)

·        3 لوالب معدنية

رؤية للخلية من فوق

رؤية للخلية من الجانب

رؤية للخلية من تحت

عند صنعك للقرص الكبير تأكد من أنه يناسب القطر الداخلي لأنبوب التلسكوب بشكل كبير. فإذا رأيت أنه أصغر بقليل فيمكنك إحاطة محيط القرص الخشبي بشريط لاصق إلى أن تبلغ نفس القطر الداخلي لأنبوب التلسكوب.

تحضير قواعد القرص الصغير

 قم بالحصول على 3 قطع خشبية أو معدنية مستطيلة ثم قم بثقبها 3 ثقب بحيث اثنان منهما بحجم 4ملم والآخر بحجم 5 ملم وهو خاص بالبرغي M6. وعند الإنتهاء من تحضيرها قم بتركيبها على أحد الوجهين للقرص الصغير. لا تنسى أن يكون الفرق بين هذه القطع هو 120 درجة على القرص.

التركيب النهائي

1- قم بتركيب القرص الصغير على القرص الكبير كما تلاحظه في الشكل جانبه. يكفيك تدوير البراغي الثلاث بعض الدورات إلى أن تحس أن القرصين التحما دون الضغط الكبير على اللوالب الثلاث.

2- تأكد من أن القرصين متوازين مع بعضهما البعض.

1- يبين الشكل جانبه الطريقة التي يجب وضع المرآة الأولية على الخلية.

2- لا تقم أبدا بلمس سطح المرآة بأصابعك حتى لا تبقى ناصعة.

3- قم بالحصول على أقراص إسفنجية لاصقة تستعمل غالبا في الشؤون المطبخية، فإن لم تجد فاستعن بشيء آخر.

4- قم بإلصاق هذه القطع بطريقة توزيعية على القرص الصغير للخلية. اخترنا هذه الأقراص الإسفنجية اللاصقة حتى تكون بنية مرنة للمرآة الأولية.

5- أيضا لو تضع ثلاث قطرات كبيرة من السائل البلاستيكي اللزج من السيليكون على القرص الخشبي الصغير لكان أفضل.

6- قم الآن بوضع المرآة على القرص بحذر واتركها لمدة 24ساعة حتى تثبت على السائل اللزج.

سواء أكانت الخلية خلية صنعتها بيدك أم خلية تجارية فيجب أن تضعها في آخر أنبوب التلسكوب.

كل ما تحتاجه هنا هو أن تحفر في محيط الأنبوب ثلاث ثقوب بقطر 4ملم بشرط أن تفصل بينهم زاوية 120درجة بالنسبة لمركز الأنبوب. قم بوضع الخلية والمرآة بالداخل ثم ثبت الكل باستعمال البراغي المناسبة.

ملاحظة: بالنسبة للخلية التجارية فيجب أن تتبع تعليمات المصنع.

بهذا نكون قد انتهينا من صناعة وتركيب كل أجزاء التلسكوب.

لم يبقى لك الآن إلا أن تضع المنظار المستكشف في مكانه. وأيضا قم بوضع العدسة العينية في المصور. ويمكنك بطبيعة الحال استعمال عدسات عينية شتى حسب رغبتك.

بالرغم من أنك مررت بكل الأجزاء السابقة فستبقى لك مهمة أخرى يجب عليك فعلها حتى تحصل على نتيجة راضية. قد لا تحصل على رؤية جيدة إذ لم تقم أولا بضبط أجزاء التلسكوب بعضها مع بعض حتى تتكون لك موازاة متلائمة لها.

توجد في الأسواق أدوات خاصة قد تكون غالية من أجل ضبط عدسات ومرايا التلسكوب بعضها ببعض. لكننا سنقدم لك طريقة بسيطة وجيدة لفعل هذا.

قم بالحصول على علبة أشرطة أفلام فارغة. قم بقطع مؤخرتها واجعل ثقبا في غلافها حوالي 2ملم.

ستحتاج لوضع في المصور مكان العدسة العينية لتضع بؤبؤ عينك في الثقب من أجل فحص التلسكوب. لنرى إذن ما هي مختلف الحالات التي يمكنك مواجهتها.

عندما تنتهي من جمع تلسكوبك وتنظر النظر الأولى فقد تشاهد مثل هذا الشكل الغريب الذي يدل على سوء التركيب

وقد تشاهد ميلانا بحيث تنعكس المرآة الثانوية على الأولية والأولية على الثانوية أيضا ولحل هذا المشكل اتبع ما يلي...

1- يجب أن تعمل على تعديل موضع المرآة الثانوية عن طريق البرغي المركزي والبراغي الثلاث على رأس العنكبوت وربما قد تحتاج لتدوير رأس العنكبوت لتعديل موضع المرآة الثانوية أيضا.

2- في هذه المرحلة نريد أن نرى أن المرآة الأولية منعكسة كليا على المرآة الثانوية. وسترى أيضا دائرة سوداء حول المرآة الثانوية وما هي إلا خلية هذه الأخيرة. يجب أن تراهما ممركزين كما في اتلشكل جانبه. أما مسألة تمرز الصورة كليا فهي مشروحة في الخطوة التالية.

3- إذا أردت أن تظهر لك صورة المرآة الأولية في المركز فهنا يجب عليك تعديل موضعها عن طريق التحكم بها باستعمال البراغي المتحكمة في ميلانها. وبما أن التلسكوب كبير شيئا ما فأنت تحتاج لأن تقوم بتعديل موضع المرآة قليلا قليلا ثم ارجع وانظر هل تمركزت الصورة أم لا.

عملية ضبط التلسكوب هذه قد تكون مرهقة ومحبطة أحيانا وقد تأخذ منك وقتا فاصبر نفسك معها إذا كانت هذه هي المرة الأولى التي تصنعه فيها تلسكوبا.

إذا نجحت في مركزة الصورة فأنت الآن على أهبة الإستعداد لامتحان عمل التلسكوب ومراقبة الأجرام السماوية من خلاله.

وإذا كنت تريد نقل تلسكوبك إلى مكان به ظلمة شديدة ليلا لترى نصوع السماء، فتأكد مرة أخرى من تمركز الصورة وضبطه قبل استعماله.
